Q941浮動硬密封電動球閥

【型號】：Q941

【通經】：DN15~DN200

【壓力】：PN16-PN63

【溫度】：-28~500℃

【閥體材質】：鑄鋼，不銹鋼304，316，316L

【適用介質】：水、蒸汽、油品等

{dede:field.title/}

產品介紹

Q941Y 型 PN16~PN63 浮動硬密封電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 DCL 系列精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

產品特點

Q941Y 型 PN16~PN63 浮動硬密封電動球閥：電動驅動、法蘭連接形式、浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN200、適用溫度為 -28~500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。

技術參數

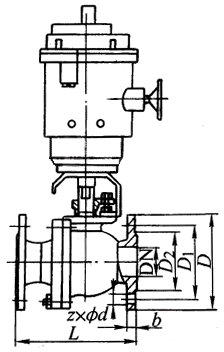

產品外形結構尺寸：

Q941Y-16 型 硬密封浮動電動球閥外形結構尺寸 (mm)

DN

L

D

D1

D2

b

z×φd

15

130

95

65

45

14

4×φ14

20

140

105

75

55

14

4×φ14

25

150

115

85

65

14

4×φ14

32

165

135

100

78

16

4×φ18

40

180

145

110

85

16

4×φ18

50

200

160

125

100

16

4×φ18

65

220

180

145

120

18

4×φ18

80

250

195

160

135

20

8×φ18

100

280

215

180

155

20

8×φ18

125

320

245

210

185

22

8×φ18

150

360

280

240

210

24

8×φ23

200

400

335

295

265

26

12×φ23



Q941Y-25 型 硬密封浮動電動球閥外形結構尺寸

DN

L

D

D1

D2

b

z×φd

15

130

95

65

45

16

4×φ14

20

140

105

75

55

16

4×φ14

25

150

115

85

65

16

4×φ14

32

165

135

100

78

18

4×φ18

40

180

145

110

85

18

4×φ18

50

200

160

125

100

20

4×φ18

65

220

180

145

120

22

8×φ18

80

250

195

160

135

22

8×φ18

100

280

230

190

160

24

8×φ23

125

320

270

220

188

28

8×φ25

150

360

300

250

218

30

8×φ25

200

400

360

310

278

34

12×φ25



Q941Y-40 型 硬密封浮動電動球閥外形結構尺寸

DN

L

D

D1

D2

b

z×φd

15

130

95

65

45

16

4×φ14

20

140

105

75

55

16

4×φ14

25

150

115

85

65

16

4×φ14

32

180

135

100

78

18

4×φ18

40

200

145

110

85

18

4×φ18

50

220

160

125

100

20

4×φ18

65

250

180

145

120

22

8×φ18

80

280

195

160

135

22

8×φ18

100

320

230

190

160

24

8×φ23

125

400

270

220

188

28

8×φ25

150

400

300

250

218

30

8×φ25

200

502

375

320

282

38

12×φ30



Q941Y-63 型 硬密封浮動電動球閥外形結構尺寸

DN

L

D

D1

D2

b

z×φd

15

140

105

75

55

18

4×φ14

20

152

125

90

68

20

4×φ18

25

180

135

100

78

22

4×φ18

32

200

150

110

82

24

4×φ23

40

220

165

125

95

24

4×φ23

50

250

175

135

105

26

4×φ23

65

280

200

160

130

28

8×φ23

80

320

210

170

140

30

8×φ23

100

360

250

200

168

32

8×φ25

125

381

295

240

202

36

8×φ34

150

403

340

280

240

38

12×φ34
